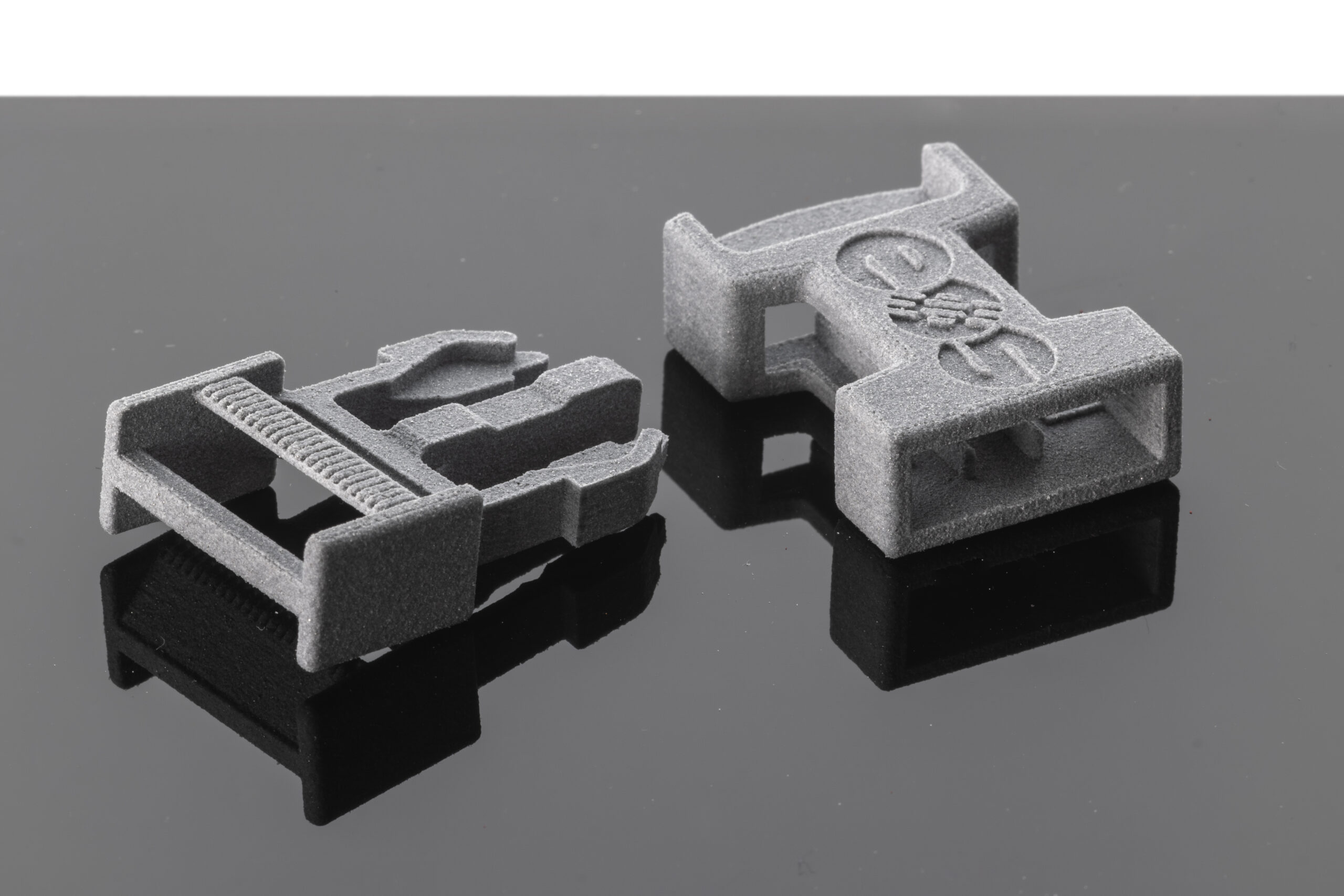

Материал на основе полиамида с добавлением алюминиевого порошка, предназначенный для создания жёстких деталей с эффектом металлизированной поверхности. Обладает высокой термостойкостью, повышенной жёсткостью и улучшенной теплопроводностью, превосходя стандартные полиамиды по модулю упругости. Подходит для функциональных и конструкционных изделий с повышенными требованиями к прочности и стабильности.
Улучшенная версия с большей скоростью и качеством деталей с большой областью построения, идеален для серийного производства.
Предыдущее поколение промышленного оборудования. Подходит для серийного производства деталей из полиамидов с высокой точностью, прочностью и равномерной структурой.
| Механические свойства | Сухое / Кондиционированное | Ед. | Стандарт |
|---|---|---|---|
| Модуль при растяжении X ориентация Y ориентация |
3800 / — 3800 / — |
MPa MPa |
ISO 527-1/-2 |
| Предел прочности при растяжении X ориентация Y ориентация |
48 / — 48 / — |
MPa MPa |
ISO 527-1/-2 |
| Относительное удлинение при разрыве X ориентация |
4 / — | % | ISO 527-1/-2 |
| Модуль при изгибе X ориентация |
3600 / — | MPa | ISO 178 |
| Прочность при изгибе X ориентация |
72 / — | MPa | ISO 178 |
| Ударная вязкость по Шарпи (+23°C) X ориентация |
29 / — | kJ/m² | ISO 179/1eU |
| Ударная вязкость по Шарпи с надрезом (+23°C) X ориентация |
4.6 / — | kJ/m² | ISO 179/1eA |
| Твёрдость по Шору D X ориентация |
76 / — | — | ISO 7619-1 |
| Тепловые свойства | Сухое / Кондиционированное | Ед. | Стандарт |
|---|---|---|---|
| Температура плавления | 176 | °C | ISO 11357-1/-3 |
| Температура прогиба под нагрузкой 1.80 MPa X ориентация |
144 | °C | ISO 75-1/-2 |
| Температура прогиба под нагрузкой 0.45 MPa X ориентация |
175 | °C | ISO 75-1/-2 |
| Температура размягчения по Вика (Vicat) X ориентация |
169 | °C | ISO 306/B50 |
| Электрические свойства | Сухое / Кондиционированное | Ед. | Стандарт |
|---|---|---|---|
| Объёмное удельное сопротивление X ориентация |
3E12 / — | Ом·м | IEC 62631-3-1 |
| Поверхностное удельное сопротивление X ориентация |
5E14 / — | Ом | IEC 62631-3-2 |
| Относительная диэлектрическая проницаемость 100 Hz X ориентация |
13 / — | — | IEC 62631-2-1 |
| Относительная диэлектрическая проницаемость 1 MHz X ориентация |
10 / — | — | IEC 62631-2-1 |
| Коэффициент диэлектрических потерь 1 MHz X ориентация |
180 / — | E-4 | IEC 62631-2-1 |
| Электрическая прочность X ориентация |
0.1 / — | kV/mm | IEC 60243-1 |
| Прочие свойства | Значение | Ед. | Стандарт |
|---|---|---|---|
| Плотность | 1.36 | g/cm³ | Метод EOS |
| Цвет порошка | серый | — | — |
| Цвет компонентов | серый | — | — |
Для достижения более гладкой поверхности и улучшения внешнего вида возможна постобработка методом галтования — детали помещаются в вибрирующий барабан со специальным конусовидным керамическим абразивом, сглаживающим неровности. Цикл галтования составлят 5-7 часов и позволяет одновременно обрабатывать достаточно большое количество деталей.
Такой метод применим к деталям габаритом от 1 см без хрупких элементов и острых углов.
Литье в силиконовые формы — это классический метод изготовления деталей путем заливки двухкомпонентного материала в подготовленную по мастер-модели форму. Данный способ производства является оптимальным, когда требуется массовый выпуск изделий (ориентировочно от 20 до 500 штук) с гладкой качественной поверхностью.
Высокоточное 3D сканироване с последующим преобразованием данных сканирования в твердотельные CAD-модели. Этот процесс, известный как реверс-инжиниринг, является критически важным для воспроизведения существующих деталей, для которых отсутствует цифровая документация или чертежи.
Мы осуществляем сканирование любых объектов: от миниатюрных деталей механизмов до крупногабаритных промышленных, позволяя восстановить утраченную документацию, модернизировать существующий объект или воспроизвести деталь, снятую с производства.
3D моделирование представляет собой процесс создания трехмерной цифровой модели детали на основе двухмерного чертежа или эскиза в системах автоматизированного проектирования КОМПАС-3D или SolidWorks.
Стоимость услуги варьируется в зависимости от сложности, детализации объекта и полноты предоставленных исходных чертежей. Простое моделирование может оцениваться от 700 рублей, в то время как сложные инженерные проекты — значительно дороже.
